综合管廊监控系统

系统概述

System summary

综合管廊是城市重要新基建项目之一,根据《城镇综合管廊监控与报警系统工程技术标准》GB/T 51274-2017要求,综合管廊需建设管廊环境与设备监控系统。通过在管廊防火分区内布设硫化氢、氧气、甲烷、温湿度、液位等传感器,实现对管廊环境内有害气体、含氧量、温湿度实时监测,对积水坑水位实时监测,并实现对风机、水泵、照明等控制设备进行联动控制。

综合管廊环境与设备监控系统是综合管廊监控与报警系统中的一个子系统,主要实现对综合管廊全域内环境与设备的参数、运行状态实施全程监控,监控数据通过光环网汇聚到管廊运维管理平台进行集中监控、统一调度、综合运维管理。

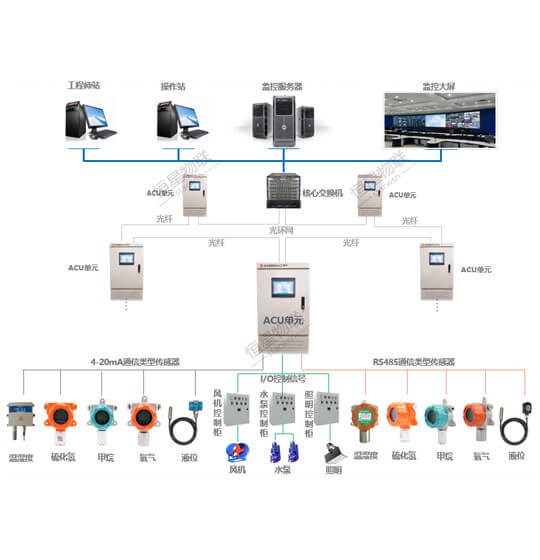

系统架构

System architecture

  • 感知层

    设备层主要由综合管廊环境监测传感器及相关控制设备组成,该部分的核心设备是综合管廊ACU单元,实现各类传感器采集及设备控制。设备层还包括了环境参数采集类传感器,比如氧气传感器、硫化氢传感器、甲烷传感器、液位传感器、温湿度传感器等,同时包含各类控制设备终端,比如水泵控制柜、风机控制柜、照明控制柜等。

  • 网络层

    网络层主要是为综合管廊内各个信息系统提供数据传输的桥梁,综合管廊环境与设备监控系统的监控数据主要通过光环网进行传输,光环网拥有冗余性好、可靠性优等特点,当环网上的某一路链路断开,不会影响网络上数据的转发。

  • 监控层

    监控层是综合管廊环境与设备监控系统的核心,一般包含数据服务、数据应用、平台应用等。可建立数字化的综合管廊档案、动态的综合管廊环境监控信息、实时的综合管廊运行状态数据,通过统一监控管理平台,为综合管廊的监测监控、日常管理、运营维护以及统计查询、智能分析、辅助决策、预测预警和应急指挥提供有力支撑,实现高效、节能、安全、环保的“管、控、营”一体化智慧型管廊。

系统功能

System function

  • 管廊环境参数采集

    实现对管廊内环境参数、对排水、风机、照明、供配电附属设备运行状态、用电参数等进行实时监测。

  • 管廊设备联动控制

    当管廊内发生异常时,系统可根据设置的阈值,对排水泵、排风机、报警器等实现联动控制。

  • 综合管廊集中管理

    各类监控数据及设备运行状态汇集到综合管廊监控中心,实现数据分析、集中展示及安全控制等。

  • 综合管廊日常运维

    系统具备基础监控、运维管理、应急指挥等功能,集成GIS等业界最新技术,实现可视化高效化运维。

系统特点

System features

  • 具备先进性与实用性

    系统设计采用先进的设计理念、技术、方法,注意结构、设备的成熟性;系统采用专业化地理信息系统并结合GIS技术;系统功能设计全面实用,界面设计专业、友好。

  • 具备安全性与易用性

    系统考虑信息资源的充分共享、保护和隔离,具有多层次的系统安全体;运行日志具有审计功能,能充分保证企业信息资源的安全性。系统具备自诊断功能,能识别硬件设备、数据库等。

  • 具备前瞻性与经济性

    硬件和软件平台采用模块化设计,用户可在不影响已有系统结构的条件下,扩展新的系统单元和管廊支线。软件采用多层结构设计,极大减少了模块之间的耦合性,提高了系统的可扩充性。

  • 具备通用性与特色性

    系统具备通用的综合管廊的基础监控管理功能,涵盖了管廊的运维管理业务,融合了防灾减灾、应急指挥等功能。通过集成业界的最新技术如GIS技术等,实现了管理的可视化、高效化。
