产品概述

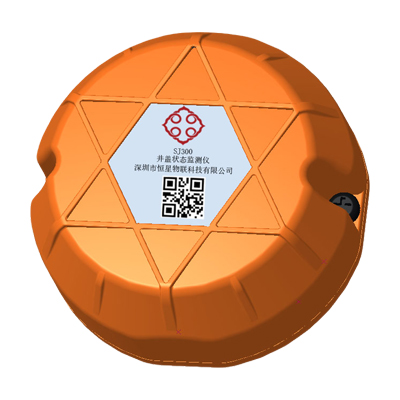

井盖状态监测仪是一款用于城市窨井井盖监测的设备,安装于井盖背面,当井盖发生异动,倾斜并达到触发报警条件时(开盖倾角报警值默认值为30°,可配置为其它角度),将触发井盖监测仪报警并将报警信号通过无线传输方式发送至监控中心,监控中心对数据进行解析并判断警情。

该产品使用NB-IoT无线通讯方式。其使用电池供电,具有安装方便、电池寿命长、检测准确率高,工作稳定等特点。

功能概述


1、实时监测报警


可对井盖位置状态变化做出实时响应并传输报警信息,比如井盖倾斜、井盖开启等,同时对电池电压进行采集,并实现低电压报警。


2、定时传输信息


设备每天定时上报设备状态信息,包括电池电压、井盖状态等信息,即使不出现报警事件的情况下也能每天掌握设备运行状态。


3、报警事件过滤


设备内部具备多级报警事件过滤功能,避免车辆过往及振动导致的误报事件发生。


4、远程参数配置


可对设备进行远程参数配置,使用更加简单,维护更加方便。


产品特点


    1、超低功耗:超低功耗设计,长达5年超长续航能力;


      2、超强防护:采用PC+ABS防老化,防护等级达到IP68,防潮、防水、防腐蚀,防撞击材料;


    3、超强穿透:数据传输采用NB-IoT网络通讯;


      4、逢变即报:井盖异动监测灵敏度高、通讯响应快速



技术参数


   1、通讯参数



参数

数值

通讯方式

NB-IoT

频段

B5 850Mhz 中国电信/B8 900Mhz 中国移动

上行速率

15.6Kbps

下行速率

25.2Kbps

最大输出功率

23dBm±2dBm

通讯协议

MQTT



    2、性能参数


参数

数值

定位方式

北斗/GPS(选配)

触发角度

20°

定位精度

10

供电方式

内置电池组,续航8

防护等级

IP68

安装方式

燕尾螺丝、结构硅胶安装



   3、电气特性




参数

最小值

典型值

最大值

单位

工作电压

2.7

3.3

3.6

V

工作电流

-

60

350

mA

休眠电流

-

19

22

μA

功耗

-

0.5

10

W

发射功率

-

23

-

dBm

电池容量

-

8.5

-

Ah


运行环境


工作温度: -40 ~ 85


   相对湿度: 5 ~ 95% (无凝结)


一般特性


   外壳材质:ABS+PC


   重量:≤300 g


   外形尺寸:119.65×40mm


   防护:IP68


   固定孔开孔大小:8mm


   固定孔间距:86.6mm



应用示意图

井盖状态监测仪


配套软件




监测软件


手机监测软件


手机监测软件


外形尺寸





安装说明


井盖状态监测仪支持多种规格、多种材质的井盖安装,常见的井盖从材料上分为铸铁井盖、复合材料井盖,又分为网状井盖、平面井盖2种形状,不同井盖的安装方式如图示。

井盖安装
