产品概述

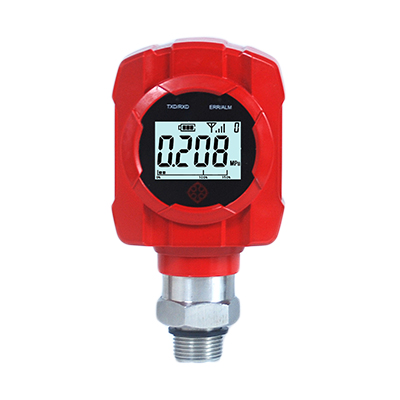

恒星物联无线压力变送器是一款采用一体化设计的智能压力检测仪表,产品内置可快速更换的大容量长续航锂亚硫酰氯电池组供电,适用于建筑或室内消防水系统不利点、喷淋末端、消火栓等管道压力监测。设备采用NB-IoT通讯将数据传输到消防水系统监测平台,实现对建筑消防水系统管道压力数据实时监测、告警处置、综合分析等。无线压力变送器广泛应用于智慧消防、智慧城市、智慧社区、智慧楼宇、智慧园区等信息化项目。

功能概述


1、数据采集

无线压力变送器集成高精度压力传感器,可对建筑或室内消防水系统管道压力数据采集,对设备电池电压采集;可设置压力数据上、下限阈值,实现超阈值报警,并将监测的压力值、监测时间、设备信息等传输到消防水系统监测平台。

2、本机监控

无线压力变送器采用超大液晶屏设计,通过液晶屏可实时查看压力数据、电池电量、信号强度、数据发送数据记录,实时显示设备运行状态。

3、远程传输

无线压力变送器采用微功耗设计,电池续航时间长达5年。采用当今主流的NB-IoT通讯,具备覆盖广、连接多、速率快、成本低、功耗低、架构优等特点。

4、 远程配置

无线压力变送器使用简单、维护方便 ,可通过远程方式对设备采集周期、传输周期、告警阈值参数进行配置,同时配套简单易用的APP、微信小程序进行监测。


产品特点


1、超低功耗

采用超低功耗及NB-IoT通信技术设计,具备超长的传输距离及较好的穿透力,保证良好的信号传输。采用智能工作模式,测量准确、稳定、可靠,电池寿命长达5年。

2、 简单易用

无线压力变送器配套远程参数配置软件、监测APP、微信小程序等便捷工具,可通过远程方式对无线压力变送器进行参数、阈值设置;通过产品唯一编号或二维码可快速查询设备信息、监测数据、历史数据,数据报表等。

3、可靠性好

无线压力变送器采用高精度压力传感器件设计,精度高达0.25%,具备IP66超强的防护特性及较大宽温特性,设备平均故障间隔时间测试标准大于30000小时,满足楼宇、厂房、园区、泵站、仓库等各种场景下的监测应用要求。

4、智能化高

无线压力变送器功能齐全,采用智能化设计,具备对消防水系统管道压力远程监测,可对压力数据进行智能采集与分析,采集数据未超设定阈值时采用定时传输工作模式,采集数据超阈值时采用实时传输工作模式。

技术参数

1、通信参数

参数

数值

通信方式

NB-IoT

频段

B5 850Mhz中国电信/B8 900Mhz中国移动

上行速率

15.6Kbps

下行速率

25.2Kbps

最大输出功率

23dBm±2dBm

通信协议

COAP/LWM2M/MQTT

联网时间

10~30

采集周期

1065535秒(可远程配置,出厂默认300秒)

传输周期

12065535秒(可远程配置,出厂默认14400秒)

2、性能参数

参数

数值

压力量程

0~1.6Mpa

压力精度

0.25%/0.5%(可选)

零点温漂(压力)

±0.02%FS/

满度温漂(压力)

±0.02%FS/

稳定性能(压力)

±0.25%FS/

唤醒方式

非接触式\定时\告警

校准

可设置校准标定值


3、电气特性


参数

最小值

典型值

最大值

单位

工作电压

2.7

3.3

3.6

V

工作电流

-

0.06

3

A

休眠电流

-

19

22

uA

功耗

-

0.5

-

W

发射功率

-

23

-

dBm

电池容量

-

17

-

Ah

4、运行环境



工作温度: -40 ~ 85℃

相对湿度: 10~ 95% (无凝结)

5、一般特性

外壳材质:PC

安装方式:外螺牙


安装规格: M20*1.5,G1/2,G1/4,1/4NPT 可选


尺寸:126.1×67.6×54.2mm


重量:约0.4kg


防护:IP66


探头材质:304不锈钢材质


应用示意图


无线压力变送器


配套软件


无线压力变送器


监测软件


无线压力变送器


手机监测软件


外形尺寸


无线压力变送器


安装说明


无线压力变送器采用标准螺牙安装,可直接安装到原有机械压力表上,也可通过机械三通、哈夫节等部件进行安装,无线压力变送器安装管道前需安装检修阀。


无线压力变送器


安装前&安装后


无线压力变送器


案例图
