产品概述

管廊ACU单元实现对管廊内环境监测传感器信号与设备运行状态信号采集,实现设备控制信号输出,进行数据管理及监控告警分析。综合管廊ACU单元主要由核心控制单元、传感网络智能网关、工业触摸屏、交换机等组成。综合管廊ACU单元作为管廊环境监控的核心产品之一,是实现综合管廊底层感知设备与管廊监控平台通信的桥梁,是管廊环境监控系统重要组成部份。
功能概述

1、传感器数据采集

综合管廊环境监控ACU单元实现对管廊内的甲烷、硫化氢、氧气、温湿度、液位等传感器数据采集,并实现超报警值告警。

2、设备状态采集

综合管廊环境监控ACU单元可对管廊内的水泵、风机、照名控制柜等相关设备启停、故障、能耗信息进行采集,对设备进行全生命周期监测。

3、设备联动控制

综合管廊环境监控ACU单元采用高清工控触摸屏设计,具备本机实时监控,对监测数据进行采集、存储,实现对风机、水泵等设备进行联动、手动、自动、远程控制。


4、光环网通信

综合管廊环境监测ACU单元采用手拉手式的通信组网方案设计,实现光仟环网通信,保障数据的稳定、可靠传输,确保管廊内监测数据有效性。

产品特点


1、接口丰富


综合管廊环境监控ACU单元采用丰富的通信接口设计,支持模拟量、开关量、RS485等信号输入,具备以太网、wifi、光仟等上行通信接口。

2、功能强大

综合管廊环境监控ACU单元具备传感器信号采集、设备联动控制,通过监控触摸屏实现本机监控、数据分析、数据存储等,可对管廊设备进行手动、联动、远程控制。

3、可靠性高

综合管廊环境监控ACU单元采用全工业级设计,内部部件采用三防工艺生产加工,具备较强的抗电磁干扰特性,防护等级高达IP65,符合-20℃到60℃宽温工作范围,满足地下综合管廊潮湿环境下使用。

4、易于扩展

综合管廊环境监控ACU单元采用冗余接口设计,可根据需求扩展模拟量、开关量、RS485等接口;可对安防系统数据进行扩展接入,应用灵活,扩展方便。


技术参数


1、通信参数



参数

数值

光口数量

2FSP(环网型)

RJ45数量

4RJ45

通讯协议

MQTT


2、性能参数


参数

数值

触摸屏尺寸

10

触摸屏分辨率

800*600

开关量输入

64DI(可扩展)

开关量输出

26D0(可扩展)

RS485接口

4

模拟量输入

13路(可扩展)

触摸屏功能

数据存储、曲线分析、报表生成等

UPS配置

选配


3、电气特性


参数

数值

工作电压

额定AC220V,允许偏差-20%至20

额定功率

整机≤420W


4、运行环境

工作温度: -20 ~ 60℃

相对湿度: 10%~ 95% (无凝结)

大气压力: 70kpa ~ 106kpa

5、一般特性

外壳材质:钢板注塑

安装方式:壁挂、落地

重量:约40kg

尺寸:1200*600*350mm(可定制)

防护:IP54/IP65

安装位置:设备间或管廊内


应用示意图


配套软件



监测软件

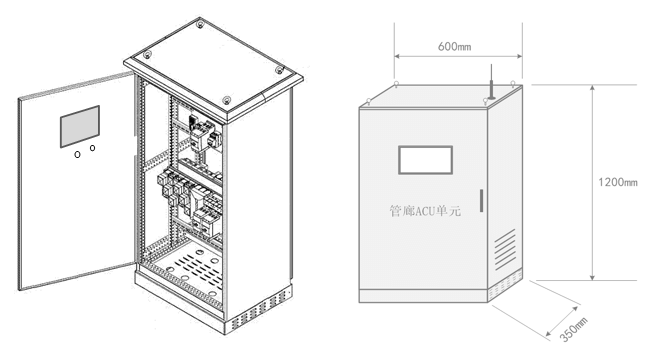

外形尺寸




安装说明

综合管廊环境监控ACU单元采用壁挂安装或落地安装,安装时要严格按照电气规范进行安装,特别是做好接地保护。
