产品概述

窨井液位监测仪是一款采用一体化设计的液位智能监测仪表,采用微功耗设计,实现液位监测无盲区,可对积水路面以上部分的液位信号测量。

产品通过24 位高精度AD 转换器采集液位信号,实现了对传感器进行宽温度范围的零点和温度性能补偿。产品内置可快速更换的锂电池组供电,适用于野外或不具备市电供电的应用场景,如城市雨污水管网、水库、河口、湖泊、水利、自来水等进行液位监测。设备采用NB-IoT通讯方式将数据远程传输到窨井液位监测系统平台,实现现场液位数据的实时监测、告警处理、统计分析等功能。

功能概述


1、双探头液位监测


超声波及静压式液位测量技术,实现对井下液位测量无盲区。采用了先进的应用设计方案,超声波与扩散硅交替复用,实现井下液位与井上液位测量。


2、多级告警机制


具备多级液位告警机制,根据不同液位报警等级采用不同的采集、传输方式,满足多种应用场景需求。


3、支持断点续传


具备数据存储功能,支持历史数据存储与传输功能,支持断点续传功能。


4、外部触发唤醒


在设备处于休眠状态下,可通过外部触发器触发唤醒液位监测仪工作,并立即上传监测数据。


5、多种工作模式


支持实时监测,实时查询功能,可在线配置设备采集时间、采集间隔、传输周期。


6、支持远程配置


支持远程配置、蓝牙配置、本机配置,配套简单易懂的配置工具软件。


7、支持本机监控


采用大尺寸LED屏设计,具备液晶显示功能,可本机查看液位、电压、信号强度、数据发送条数等信息。



产品特点


1、微功耗、长续航


产品采用微功耗设计,选用超低功耗微控制器元件、微电子技术,采用休眠唤醒工作模式,工作状态电流50毫安,休眠状态工作电流40微安。内置专用锂电池,标准工况下,电池续航3年。


2、高精度、长寿命


产品采用不锈钢隔离膜的扩散硅及超声波传感器元器件,耐水锤冲击 、耐击穿,有效防止腐蚀、老化,适用于室外露天工况。


3、高安全、高防护


主体电路工艺材料先进,采用密封固化与外部完全隔离工艺,具备可靠性检测报告、高低温检测报告,能满足防潮、防水、防爆、防腐、防尘等恶劣工况的要求。


4、智能化


设备内置大容量存储芯片,采用容错校验算法,可保存超过50000条历史数据,支持多种报警数据采集、传输机制。


5、易集成


提供设备底层通讯协议及多种语言的数据接入解析demo程序、协议解析库,30分钟即可完成设备数据调用接口集成,快速实现系统数据与开发区窨井管理平台的对接。


6、好安装


采用壁挂式安装,提供简易不锈钢安装支架,只需一般电钻与螺丝刀即可完成设备的安装、拆卸操作,纯手工即可完成更换电池操作。


7、易维护


支持采集周期、数据报送周期、上下限阀值的自主远程配置,具备远程归零、重启功能。具备传感器失能告警、电池低电量告警,设备可主动推送设备运行状态信息、网络信号质量信息,便于用户对大量设备的轻松管理和维护。支持蓝牙配置、远程配置、远程升级。


8、人性化


设备具备大尺寸LED显示屏,可就地显示数据上报周期、电池电压值、实时液位值、信号强度等信息,在休眠状态下可通过磁铁触发唤醒,实现现场即时数据采集显示。



技术参数



1、通信参数


参数

数值

通信方式

NB-IoT

频段

B5 850Mhz中国电信

上行速率

15.6Kbps

下行速率

25.2Kbps

最大输出功率

23dBm±2dBm

通信协议

MQTT

蓝牙通信

2.4-2.485GHz ISM


2、性能参数


参数

数值

存储历史数据条数

>5万条

联网时间

30~50

测量量程

0~20m可选

测量精度

0.25%(静压式)0.5%(超声波)

零点温漂

±0.02%FS/

满度温漂

±0.02%FS/

稳定性能

±0.25%FS/


3、电气特性


参数

最小值

典型值

最大值

单位

工作电压

5.5

7.2

7.2

V

工作电流

-

0.06

3

A

输出电压

11.2

12

12.8

V

休眠电流

-

37

40

μA

功耗

-

0.5

-

W

发射功率

-

23

-

dBm

电池容量

-

57

-

AH

扩展电池(可定制)

5.5

7.2

7.2

AH



4、运行环境


工作温度: -20 ~ 85


相对湿度: 0 ~ 95% (无凝结)


5、一般特性


安装方式:壁挂安装


量:约3KG


防护:IP68


探头材质:304不锈钢材


探头接口规格:IP68航空接头


6、硬件接口


USB串口


波特率:9600bps


端口类型:Micro USB


端口数量:1

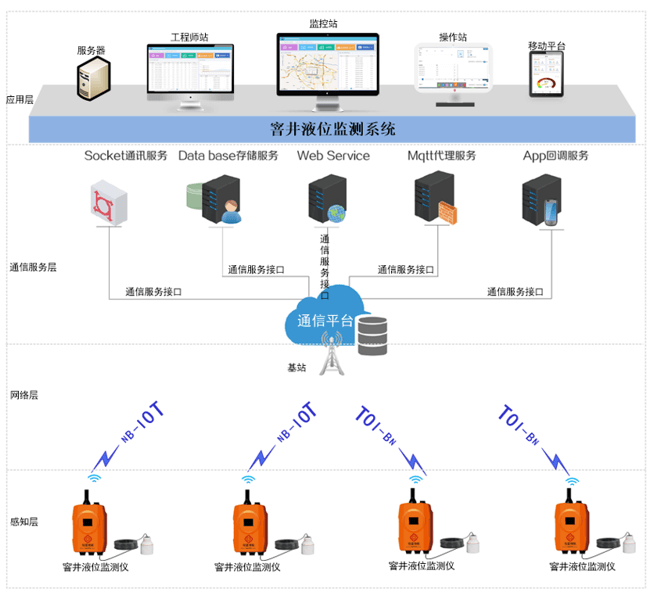

应用示意图




配套软件




监测软




手机监测软件


外形尺寸



安装说明



井液位监测仪安装采用壁挂式安装,安装前需做好对应的施工安全防护措施。液位监测仪安装应尽量避开检查井结构复杂、井壁疏松的管道内安装,因为液位监测仪通过安装支架固定于检查井的井壁内,复杂和损坏的井壁结构会增加安装施工的难度,并且结构不整齐的井壁会对测量产生影响。


从传感器下沿到被测介质表面之间与其发射超声波波束的区域内应尽量清除障碍物,并于安装时尽可能避开井内原有设施,如:人梯、支架、安全防护网等等。


安装方法如上图所示,雨水、污水井安装方式一致。
