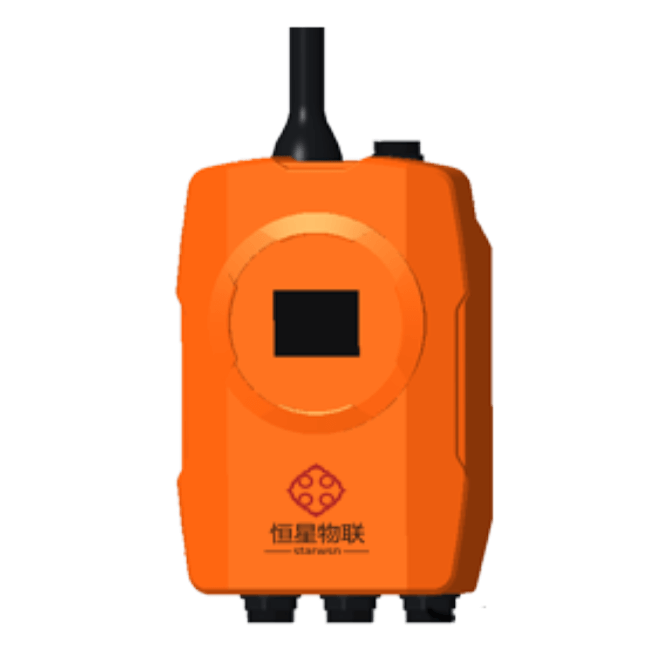

产品概述

低功耗智能网关是一款采用微功耗设计的物联网网关,采用内置电池组供电,支持对模拟量、开关量、RS485传感器采集并通过NB-IoT通讯方式传输数据。低功耗智能网关支持参数远程升级、远程配置、蓝牙配置等,低功耗智能网关集成高效的协议转换、高精度的模数转换能力,集成采集、传输、处理功能,广泛应用于智慧排水、智慧供水、智慧消防、智慧管网、智慧城市等新基建项目中。

功能概述


1、传感器数据采集

低功耗智能网关具备模拟量(电压、电流信号)、开关量、RS485等通讯接口,支持对各类传感器数据采集及无线传输;支持对外供电输出,可对各类传感器进行有效、持续供电,使用过程无需布线、拉电。


2、参数远程配置

低功耗智能网关支持对设备参数的远程配置、本机配置、蓝牙配置,使用简单、方便;支持对设备进行远程升级,可对接入传感器进行远程查询。


3、数据断点续传

低功耗智能网关采用智能化设计,大缓存区设计,动态划分技术,可对报警数据存储,对断网后的数据进行存储,并在通讯恢复后存储数据自动上传,确保监测数据系统化及连续性。


4、设备远程运维

低功耗智能网关配套简易、易用的远程运维平台,可对网关实现远程运维管理,实现对网关设备运行状态进行全程监测,保障网关正常有效运行。


产品特点


1、超低功耗

网关采用超低功耗设计,休眠电流低至40uA;同时采用超低功耗的NB-IoT通讯方式,实现联网速度快、功耗低等特点。


2、超长续航

网关采用57AH的超大锂亚硫酰氯电池设计,电池续航时间长达5年,并支持对外部传感器进行持续供电。


3、超高防护

网关设备采用一体化设计,具备IP68防护特性,符合防爆应用需求,获得了多项防护特性、可靠性等检测认证报告。


4、超强功能

产品采用智能化设计,具备较强的功能,可对检测数据进行阈值判断,支持多级报警、多种传输频次的工作机制;当监测数据超报警值时采用实时传输模式,数据恢复正常后采用定时传输模式,具备对前端传感器数据的自动分析、处理功能。



技术参数


1、通信参数


参数

数值

通信方式

NB-IoT

频段

B5 850Mhz中国电信

上行速率

15.6Kbps

下行速率

25.2Kbps

最大输出功率

23dBm±2dBm

通信协议

MQTT

联网时间

10~30

蓝牙通信

2.4-2.485GHz ISM


2、性能参数


参数

数值

存储历史数据条数

>5万条

模拟量输入

2路电压信号、1路电流信号

RS485输入

1RS485

显示功能

液晶屏



3、电气特性


参数

最小值

典型值

最大值

单位

工作电压

5.5

7.2

7.2

V

工作电流

-

0.06

3

A

输出电压

11.2

12

12.8

V

休眠电流

-

37

40

μA

功耗

-

0.5

-

W

发射功率

-

23

-

dBm

电池容量

-

57

-

AH


4、运行环境


工作温度: -40 ~ 85


相对湿度: 0 ~ 95% (无凝结)


5、一般特性


安装方式:壁挂安装

重量:约2KG

防护:IP68

外壳材质:ABS

接口数量:3路航空头

探头接口规格:IP68航空接头

6、硬件接口


USB串口

波特率:9600bps


端口类型:Micro USB


端口数量:1


应用示意图



相关软件


运维管理软件


外形尺寸
