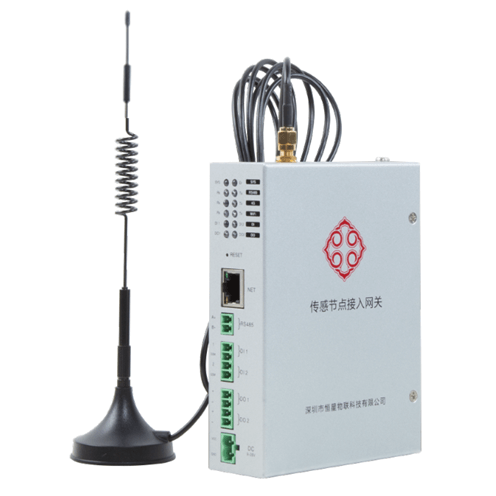

产品概述

无线传感网络智能网关是一款工业级网关,可将Modbus RTU协议的设备数据转换为MQTT协议格式再远传至数据中心,支持采集数字量输入信号,支持输出数字量控制信号。
无线传感网络智能网关具备一体化采集、传输、控制功能,集成了协议转换能力,可有效降低多设备的运行维护成本,工作稳定可靠。
功能概述

1、RS485传感器数据采集

传感网络智能网关支持64Modbus RTU从设备接入,实现对RS485传感器数据采集。

2、开关量信号输入输出

传感网络智能网关支持开关量输入、开关量输出,实现对各种设备开关量信号采集,对设备进行远程控制。

3、数据远程传输

传感网络智能网关支持4G、以太网、wifi上行通讯,实现对数据进行远程传输,支持多种接口并行通信使用,满足不同系统数据接入需求。

4、设备远程运维

传感网络智能网关支持参数远程配置、设备远程升级,通过配套的远程运维平台软件可实现对网关远程运维管理。



产品特点

1、多种下行接口

传感网络智能网关支持64路RS485通信设备数据接入,支持开关量输入、输出,满足多种应用场景需求。

2、多种上行接口

传感网络智能网关支持4G、以太网、wifi多种上行通讯方式,根据应用需求实现多种上行通讯同时使用。

3、支持远程运维

传感网络智能网关支持参数远程配置、设备远程升级,通过配套的远程运维平台软件可实现对网关远程运维管理。

4、支持多数据中心

传感网络智能网关支持备用数据中心和多数据中心,数据传输更可靠,大缓存区设计,动态划分技术,防止因网络突然中断丢失数据。

技术参数

1、通信参数


参数

数值

网络接口

LAN

10/100Mbps 自适应,RJ45

隔离保护

15KV 空气放电及 8KV 接触放电保护

4G通讯

运营商

可选联通、移动、电信

通信协议

MQTT

通信状态

600mA(峰值)

串口通讯

RS485

1

串口保护

所有信号线均提供 15KV ESD


2、性能参数


参数

数值

主系统

CPU

工业级 32位微处理器

RAM

64k

FLASH

512k

RTC

内嵌后备锂电池RTC

3、电气特性


参数

数值

干接点输入

2路,可扩展

继电器输出

2路,额定负载:AC125V 5A

DC30V 5A,可扩展

额定电压

DC9V-24V推荐使用12 VDC

系统功耗

150 mA @ 12 VDC1.8 W

电磁兼容

EMC4

4、运行环境


参数

数值

工作温度

-40℃到﹢85

工作湿度

10%90%相对湿度

存储温度

-40℃到﹢125

5、一般特性


参数

数值

外形尺寸

35 x 99 x 131 mm

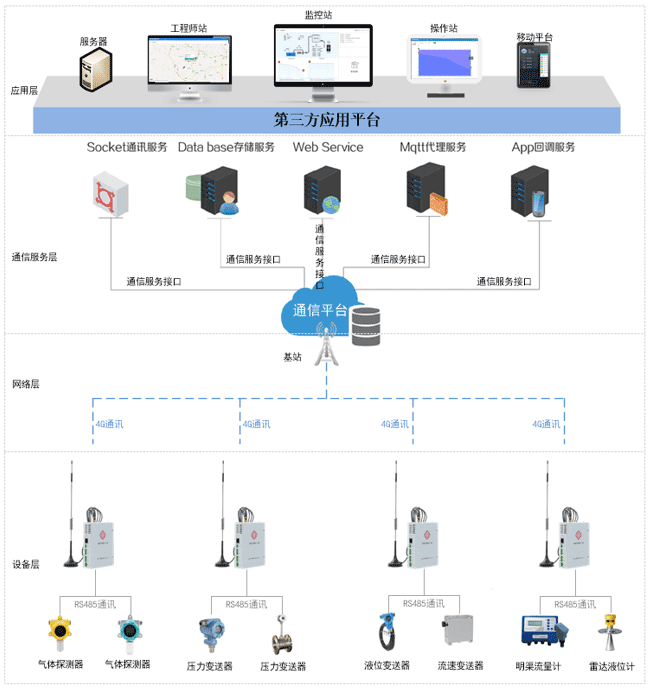

应用示意图




相关软件

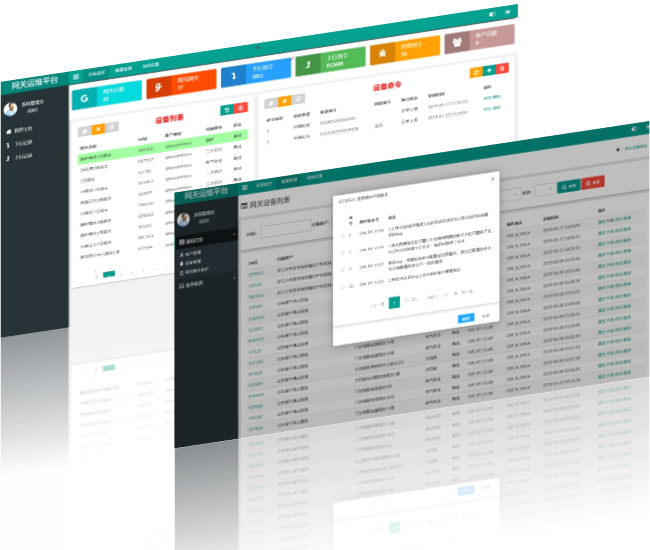

运维管理软件

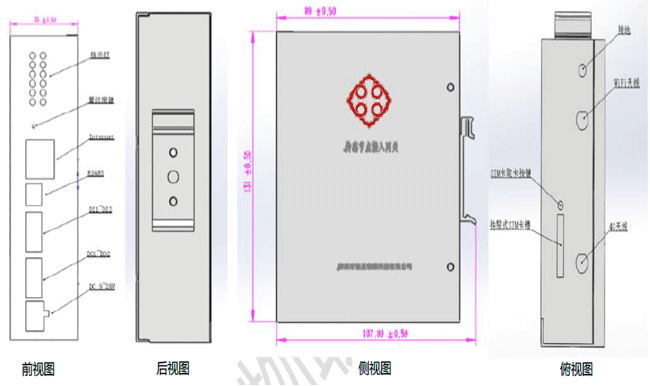

外形尺寸



安装方案
