产品概述

恒星物联水质监测仪内包括整个水质在线监测系统,是一套集成采样、分析到记录、数据统计及远距离数据传输为一体的系统。水质监测仪由数据采集和控制单元、通讯及辅助单元构成,辅助单元主要包括系统配/供电、防雷、安防保护等几个子单元,以上各单元相互配合,水质监测仪数据通过无线通讯方式将数据传输供水管网水质监测系统进行监测、分析。
水质监测仪普遍应用于供水、水源井、自来水厂、水站、地表水、工业等领域水质监测,采用电极法测量,具有安装方便,占用空间小,测量精度高等优势。




功能概述


1、水质监测


水质监测采用集成高精度水质传感器设计,可实现PH、余氯、浊度、COD、电导率等综合检测、分析。可选用投入、引流、泵吸、浮标等采样方式,同时通过水质监测仪的监控屏实时显示水质数据及设备信息。


2、自动处理


水质监测仪具备预处理、存储单元,能对水样进行预处理,并对检测数据进行分析、存储,可通过水质监测仪进行数据查看、报表导出等功能。


3、远程传输

水质监测仪采用多种数据传输方式,具备以太网、4Gwifi等通讯方式,可实现数据远程传输,为供水管理部门提供有效、有用的系统化监测数据。


4、远程配置


水质监测仪配套简单、易用的AP软件及调试软件,可通过远程方式对水质监测仪的采集、传输周期进行配置,对传感器类型、属性、ID、接入通过等进行远程修改及查看,使用简单,维护方便。


产品特点

1、使用简单


水质监测仪采用集成一体化传感器设计,支持多个探头接入,测量多个参数,所有校准参数存储在传感器内,传感器带有防水接头,可方便插拔替换,即插即用。


2、维护方便


水质传感器采用电极法测量原理,测量精度高,无试剂,无耗材,无废液,维护简单,采用预制的长寿命渗透膜,易于更换。


3、实时监控


水质监测仪采用中文液晶实时显示,中文菜单式,中文记事,具备报警信号隔离输出,报警上、下限可任意设定。


4、存储量大


水质监测仪具有历史曲线展示功能,可连续记录一个月数据,五分钟一个点,具有记事本功能,可记载200条信息。


5、扩展性强


水质监测仪采用丰富的接口设计,只需增加对应水质检测仪即可扩展接入氨氮、总磷、总氮、溶解氧等水质传感器数据,实现对多种水质数据进行监测、分析。


技术参数

1、通信参数


参数

数值

网络接口

LAN

10/100Mbps 自适应,RJ45

隔离保护

15KV 空气放电及 8KV 接触放电保护

4G通信

运营商

可选联通、移动、电信

通信协议

MQTT

通信状态

600mA(峰值)


2、性能参数


参数

数值

检测指标

PH、余氯、浊度、电导率、COD

检测原理

电极法或试剂法

供电电压

DC24V

扩展指标

可扩展SSTNTP等指标


3、电气特性


参数

最小值

典型值

最大值

单位

工作电压

-

24

-

V

工作电流

-

5

-

A


运行环境

工作温度: -40 ~ 85


相对湿度: 10~ 95% (无凝结)


一般特性


外壳材质:钢板注塑


安装方式:壁挂式或抱杆安装

尺寸:600×450×300mm

重量:约20kg

防护:IP65(探头IP68

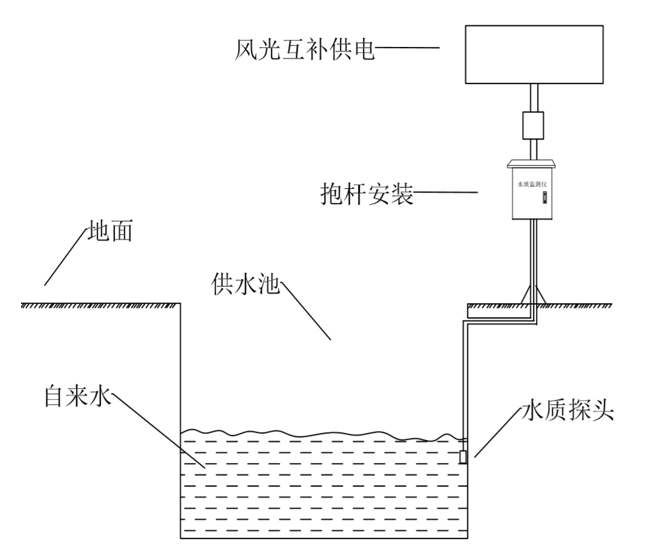

应用示意图



配套软件


监测软件




手机监测软件


外形尺寸



安装说明


水质监测仪壁挂式安装的背面离墙壁至少要留有70cm左右的距离,方便日后维护。设备应单独接地。建议设备用80cm钢管打入湿土中,用至少4mm的电线单独接于机箱接地位置,否则可能会导致测量数据不稳定或仪器电子部分损坏。如果安装点位有完善的防雷接地系统,可直接与原有防雷接地系统进行接入。设备应做防雷保护,市电供电建议在设备220V进线端接入防雷模块,风光互补供电建议在立杆上做防雷处理,否则可能会导致雷击损坏。
